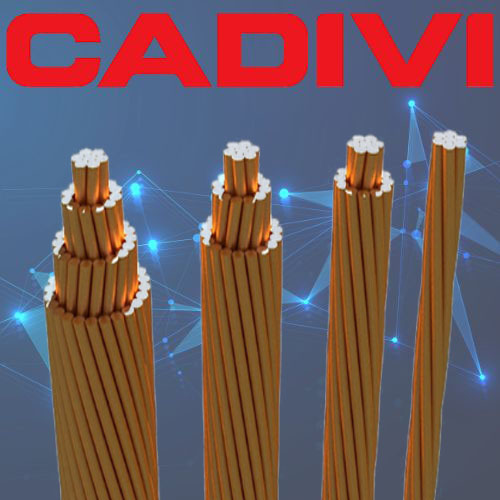

DÂY ĐỒNG TRẦN XOẮN – C
DÂY ĐỒNG TRẦN XOẮN – C
TỔNG QUAN
Dây đồng trần xoắn – C sử dụng cho đường dây tải điện trên không, dây chống sét, tiếp đất…
TIÊU CHUẨN ÁP DỤNG
TCVN 5064 – 1994; TCVN 5064 : 1994/SĐ 1 : 1995

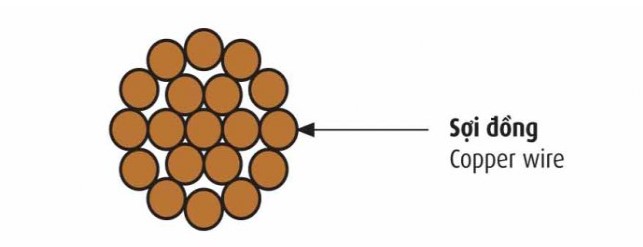

CẤU TRÚC
ĐẶC TÍNH KỸ THUẬT
ĐẶC TÍNH KỸ THUẬT CỦA DÂY.
-
Theo TCVN 5064 / According to TCVN 5064
|
Tiết diện |
Số sợi/đường kính sợi danh nghĩa |
Đường kính ruột dẫn gần đúng (*) |
Điện trở DC |
Khối lượng dây gần đúng (*) |
Lực kéo đứt nhỏ nhất |
|
Nominal area |
Number/Nominal Dia.of wire |
Approx. conductor diameter |
Max. DC resistance at 20°C |
Approx. mass |
Minimum breaking load |
|
mm2 |
N0 /mm |
mm |
Ω/km |
kg/km |
N |
|
|
|
|
|
|
|
|
10 |
7/1,35 |
4,05 |
1,8197 |
90 |
3758 |
|
16 |
7/1,70 |
5,10 |
1,1573 |
143 |
6031 |
|
25 |
7/2,13 |
6,39 |
0,7336 |
224 |
9463 |
|
35 |
7/2,51 |
7,53 |
0,5238 |
311 |
13141 |
|
50 |
7/3,00 |
9,00 |
0,3688 |
444 |
17455 |
|
70 |
19/2,13 |
10,65 |
0,2723 |
611 |
27115 |
|
95 |
19/2,51 |
12,55 |
0,1944 |
849 |
37637 |
|
120 |
19/2,80 |
14,00 |
0,1560 |
1056 |
46845 |
|
150 |
19/3,15 |
15,75 |
0,1238 |
1337 |
55151 |
|
185 |
37/2,51 |
17,57 |
0,1001 |
1657 |
73303 |
|
240 |
37/2,84 |
19,88 |
0,0789 |
2121 |
93837 |
|
300 |
37/3,15 |
22,05 |
0,0637 |
2610 |
107422 |
|
400 |
37/3,66 |
25,62 |
0,0471 |
3523 |
144988 |
-
Theo BS 7884 / According to BS 7884
|
Tiết diện |
Số sợi/đường kính sợi danh nghĩa |
Đường kính ruột dẫn gần đúng (*) |
Điện trở DC |
Khối lượng dây gần đúng (*) |
Lực kéo đứt nhỏ nhất |
|
Nominal area |
Number/Nominal Dia.of wire |
Approx. conductor diameter |
Max. DC resistance at 20°C |
Approx. mass |
Minimum breaking load |
|
mm2 |
N0 /mm |
mm |
Ω/km |
kg/km |
N |
|
10 |
7/1,35 |
4,05 |
1,8290 |
90 |
3752 |
|
14 |
7/1,60 |
4,80 |
1,3030 |
126 |
5267 |
|
16 |
7/1,70 |
5,10 |
1,1540 |
142 |
5946 |
|
25 |
7/2,10 |
6,30 |
0,7563 |
217 |
9073 |
|
35 |
7/2,50 |
7,50 |
0,5337 |
308 |
12860 |
|
50 |
7/3,00 |
9,00 |
0,3706 |
443 |
18520 |
|
70 |
19/2,10 |
10,50 |
0,2806 |
593 |
24090 |
|
95 |
19/2,50 |
12,50 |
0,1980 |
841 |
34140 |
|
120 |
19/2,80 |
14,00 |
0,1578 |
1055 |
42830 |
|
150 |
19/3,20 |
16,00 |
0,1208 |
1377 |
55940 |
|
185 |
37/2,50 |
17,50 |
0,1024 |
1647 |
66490 |

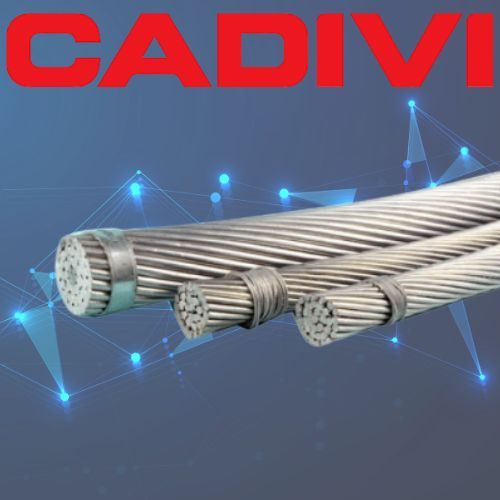

DÂY NHÔM TRẦN XOẮN – A
DÂY NHÔM TRẦN XOẮN – A
TỔNG QUAN
Dây nhôm trần xoắn – A sử dụng cho đường dây tải điện trên không.
TIÊU CHUẨN ÁP DỤNG
TCVN 5064 – 1994; TCVN 5064 : 1994/SĐ 1 : 1995

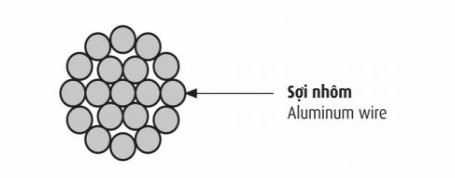

CẤU TRÚC
ĐẶC TÍNH KỸ THUẬT
ĐẶC TÍNH KỸ THUẬT CỦA DÂY.
|
Tiết diện |
Số sợi/đường kính sợi danh nghĩa |
Đường kính ruột dẫn gần đúng (*) |
Điện trở DC |
Khối lượng dây gần đúng (*) |
Lực kéo đứt nhỏ nhất |
|
Nominal area |
Number/Nominal Dia.of wire |
Approx. conductor diameter |
Max. DC resistance at 20°C |
Approx. mass |
Minimum breaking load |
|
mm2 |
N0 /mm |
mm |
Ω/km |
kg/km |
N |
|
16 |
7/1,70 |
5,1 |
1,8007 |
43 |
3021 |
|
25 |
7/2,13 |
6,4 |
1,1489 |
68 |
4500 |
|
35 |
7/2,51 |
7,5 |
0,8347 |
94 |
5913 |
|
50 |
7/3,00 |
9,0 |
0,5748 |
135 |
8198 |
|
70 |
7/3,55 |
10,7 |
0,4131 |
188 |
11288 |
|
95 |
7/4,10 |
12,3 |
0,3114 |
251 |
14784 |
|
120 |
19/2,80 |
14,0 |
0,2459 |
320 |
19890 |
|
150 |
19/3,15 |
15,8 |
0,1944 |
405 |
24420 |
|
185 |
19/3,50 |
17,5 |
0,1574 |
501 |
29832 |
|
240 |
19/4,00 |
20,0 |
0,1205 |
653 |
38192 |
|
300 |
37/3,15 |
22,1 |
0,1000 |
791 |
47569 |
|
400 |
37/3,66 |
25,6 |
0,0740 |
1068 |
63420 |

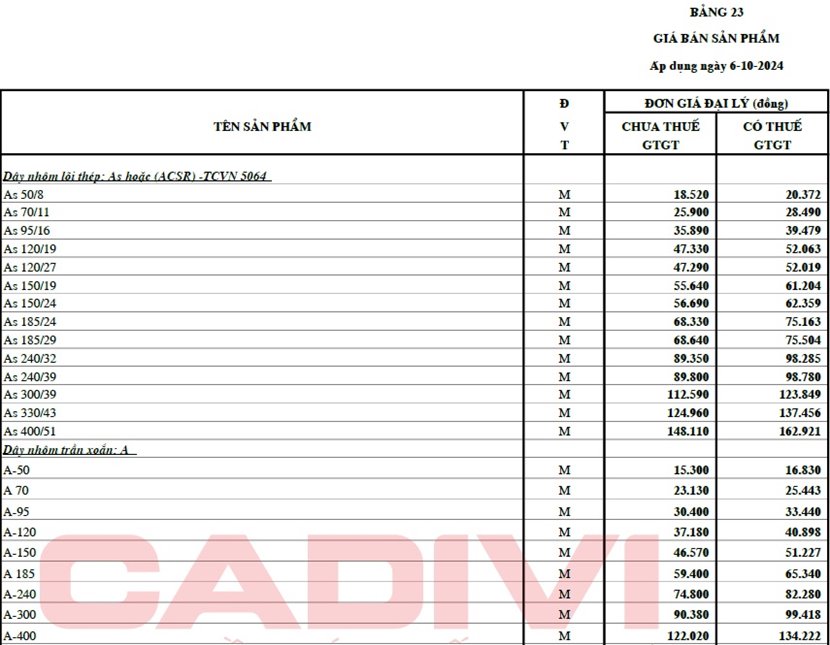

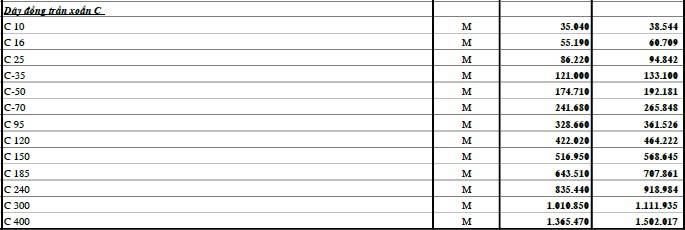

Ghi chú: Đơn giá trên đã bao gồm thuế VAT và không bao gồm vận chuyển.
– BẢNG GIÁ CÁP ĐIỆN CADIVI 06.10.2024
– ĐẠI LÝ PHÂN PHỐI CÁP ĐIỆN CADIVI TPHCM
– ĐẠI LÝ PHÂN PHỐI CÁP ĐIỆN DÂN DỤNG CADIVI
– ĐẠI LÝ PHÂN PHỐI DÂY VÀ CÁP ĐIỆN LỰC HẠ THẾ CADIVI
Trong trường hợp khách ở tỉnh chúng tôi hỗ trợ giao ra chành (trong phạm vi TP.HCM) đi tỉnh đó .
Qúy khách vui lòng liên hệ địa chỉ trên hoặc liên hệ trực tiếp thông tin sau để được tư vấn và hỗ trợ giá chiết khấu tốt nhất.
