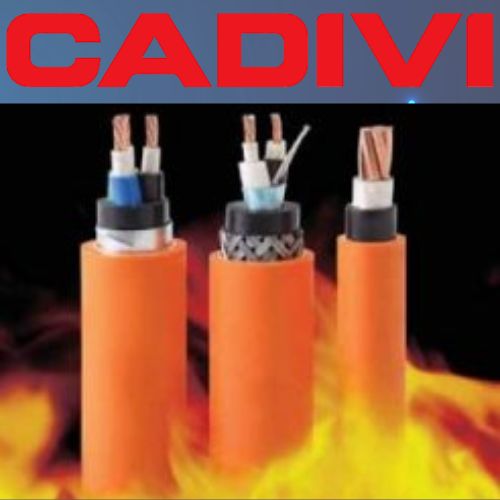

CV/FR – 0,6/1 kV
CÁP CHỐNG CHÁY, RUỘT ĐỒNG, BĂNG MICA, CÁCH ĐIỆN FR –PVC
TỔNG QUAN
Cáp chống cháy CV/FR dùng cho hệ thống phân phối điện được thiết kế để duy trì nguồn điện cho các thiết bị, hạn chế sự lan truyền của ngọn lửa khi bị ảnh hưởng bởi hỏa hoạn, sử dụng phù hợp trong các công trình… cấp điện áp 0,6/1 kV, lắp đặt cố định.
Cáp chống cháy sử dụng phù hợp trong các công trình công cộng, hệ thống điện dự phòng, hệ thống khẩn cấp, hệ thống báo cháy, hệ thống phun nước chữa cháy, hệ thống báo khói và hút khói, hệ thống đèn thoát hiểm…
TIÊU CHUẨN ÁP DỤNG
- TCVN 5935-1 / IEC 60502-1.
- TCVN 6612 / IEC 60228.
- IEC 60331-21; IEC 60332-1,3.
- BS 6387; BS 4066-1,3.
CẤU TRÚC
ĐẶC TÍNH KỸ THUẬT
|
|
|
|
|
|
|
|
| Ruột dẫn – Conductor | Chiều dày cách điện danh nghĩa Nominal thickness of insulation | Đường kính tổng gần đúng(*) Approx. overall diameter | Khối lượng cáp gần đúng(*) Approx. mass | |||
| Tiết diện danh nghĩa Nominal area | Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire | Đường kính ruột dẫn gần đúng(*) Approx. conductor diameter | Điện trở DC tối đa ở 20 0C Max. DC resistance at 20 0C | |||
| mm2 | N0/mm | mm | Ω/km | mm | mm | kg/km |
| 1,5 | 7/0,52 | 1,56 | 12,10 | 0,8 | 4,28 | 30 |
| 2,5 | 7/0,67 | 2,01 | 7,41 | 0,8 | 4,73 | 41 |
| 4 | 7/0,85 | 2,55 | 4,61 | 1,0 | 5,67 | 63 |
| 6 | 7/1,04 | 3,12 | 3,08 | 1,0 | 6,24 | 84 |
| 10 | CC | 3,75 | 1,83 | 1,0 | 6,9 | 124 |
| 16 | CC | 4,65 | 1,15 | 1,0 | 7,8 | 178 |
| 25 | CC | 5,80 | 0,727 | 1,2 | 9,3 | 274 |
| 35 | CC | 6,85 | 0,524 | 1,2 | 10,4 | 363 |
| 50 | CC | 8,00 | 0,387 | 1,4 | 11,9 | 491 |
| 70 | CC | 9,70 | 0,268 | 1,4 | 13,6 | 696 |
| 95 | CC | 11,30 | 0,193 | 1,6 | 15,6 | 938 |
| 120 | CC | 12,70 | 0,153 | 1,6 | 17,0 | 1164 |
| 150 | CC | 14,13 | 0,124 | 1,8 | 18,9 | 1439 |
| 185 | CC | 15,70 | 0,0991 | 2,0 | 20,8 | 1780 |
| 240 | CC | 18,03 | 0,0754 | 2,2 | 23,6 | 2331 |
| 300 | CC | 20,40 | 0,0601 | 2,4 | 26,3 | 2966 |
| 400 | CC | 23,20 | 0,0470 | 2,6 | 29,5 | 3810 |
| 500 | CC | 26,20 | 0,0366 | 2,8 | 32,9 | 4830 |
| 630 | CC | 30,20 | 0,0283 | 2,8 | 36,9 | 6331 |
CV/FRT – 0,6/1kV
CÁP CHẬM CHÁY, RUỘT ĐỒNG, CÁCH ĐIỆN FR-PVC
Tổng quan sản phẩm
Cáp chậm cháy CV/FRT dùng cho hệ thống phân phối điện được thiết kế để hạn chế sự lan truyền của ngọn lửa khi bị ảnh hưởng bởi hỏa hoạn, sử dụng phù hợp trong các loại công trình… cấp điện áp 0,6/1 kV, lắp đặt cố định.
Tiêu chuẩn áp dụng
- •TCVN 5935-1 / IEC 60502-1.
• TCVN 6612 / IEC 60228.
• IEC 60332-1,3.
• BS 4066-1,3.
Cấu trúc cáp
Đặc tính kỹ thuật
|
|
|
|
|
|
|
| Ruột dẫn – Conductor | Chiều dày cách điện danh nghĩa Nominal thickness of insulation | Đường kính tổng gần đúng(*) Approx. overall diameter | Khối lượng cáp gần đúng(*) Approx. mass | |||
| Tiết diện danh nghĩa Nominal area | Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire | Đường kính ruột dẫn gần đúng(*) Approx. conductor diameter | Điện trở DC tối đa ở 20 0C Max. DC resistance at 20 0C | |||
| mm2 | N0/mm | mm | Ω/km | mm | mm | kg/km |
| 1,5 | 7/0,52 | 1,56 | 12,10 | 0,8 | 3,2 | 23 |
| 2,5 | 7/0,67 | 2,01 | 7,41 | 0,8 | 3,6 | 34 |
| 4 | 7/0,85 | 2,55 | 4,61 | 1,0 | 4,6 | 54 |
| 6 | 7/1,04 | 3,12 | 3,08 | 1,0 | 5,1 | 75 |
| 10 | CC | 3,75 | 1,83 | 1,0 | 5,8 | 113 |
| 16 | CC | 4,65 | 1,15 | 1,0 | 6,7 | 166 |
| 25 | CC | 5,80 | 0,727 | 1,2 | 8,2 | 259 |
| 35 | CC | 6,85 | 0,524 | 1,2 | 9,3 | 347 |
| 50 | CC | 8,00 | 0,387 | 1,4 | 10,8 | 473 |
| 70 | CC | 9,70 | 0,268 | 1,4 | 12,5 | 678 |
| 95 | CC | 11,30 | 0,193 | 1,6 | 14,5 | 918 |
| 120 | CC | 12,70 | 0,153 | 1,6 | 15,9 | 1144 |
| 150 | CC | 14,13 | 0,124 | 1,8 | 17,7 | 1418 |
| 185 | CC | 15,70 | 0,0991 | 2,0 | 19,7 | 1758 |
| 240 | CC | 18,03 | 0,0754 | 2,2 | 22,4 | 2308 |
| 300 | CC | 20,40 | 0,0601 | 2,4 | 25,2 | 2944 |
| 400 | CC | 23,20 | 0,0470 | 2,6 | 28,4 | 3790 |
| 500 | CC | 26,20 | 0,0366 | 2,8 | 31,8 | 4813 |
| 630 | CC | 30,20 | 0,0283 | 2,8 | 35,8 | 6322 |
